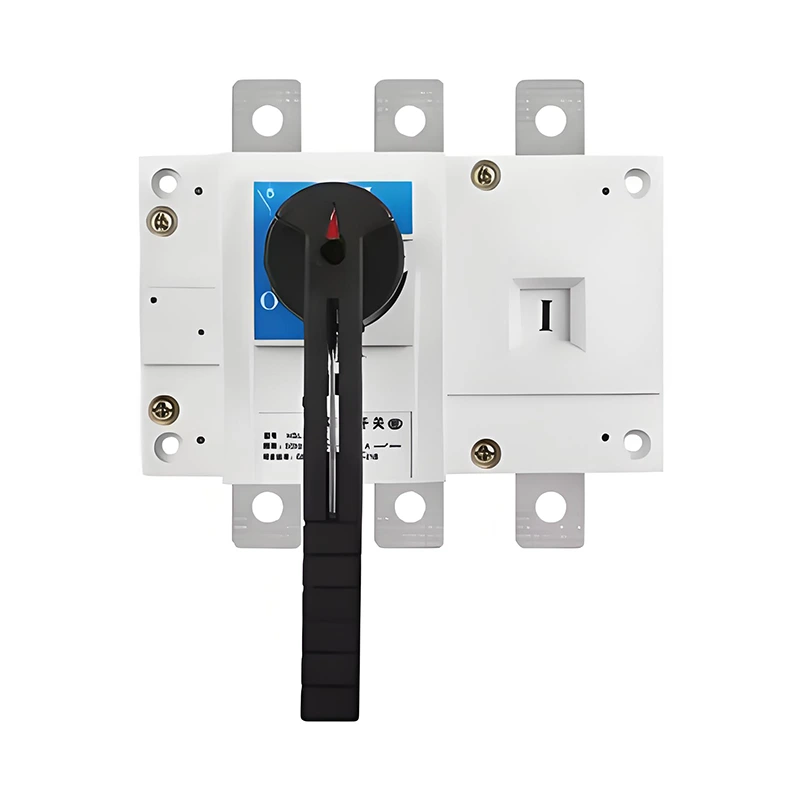

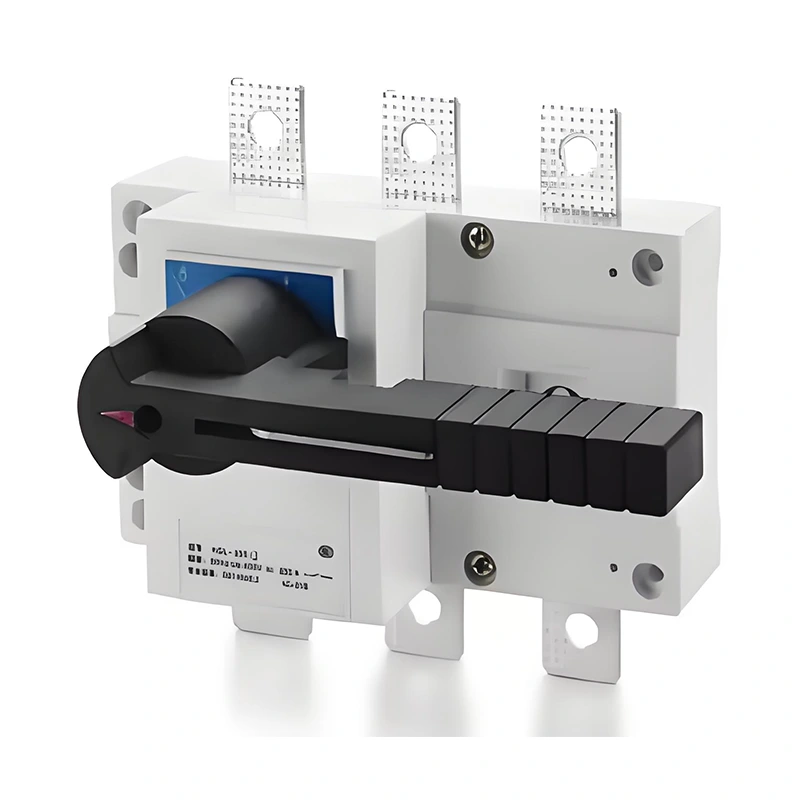

एचजीएल श्रृंखला लोड एक्लोपन स्विच एक बिच्छ्ने भाषामा संरचनामा समान छ (दुबै विच्छेद राज्यमा देखिने बिन्दुहरू), तर यो पालो सर्किट ब्रेकरसँग मिल्दोजुल्दो छ।
यद्यपि सर्किट ब्रेकले कुनै पनि सर्किट नियन्त्रण गर्न सक्दछ, जबकि एलोड ब्रेक स्विचले मात्र लोड वर्तमानमा स्विच गर्न सक्दछ, त्यसैले यो मात्र मोडमा स्विच गर्न प्रयोग गरिन्छ, छोटो सर्किट त्रुटिमा। यद्यपि यो आवश्यक छ कि यसको संरचनाले क्षति बिना छोटो सर्किट समय को एक गल्ती बिताउन सक्छ।
किनभने चाप निकाल्ने उपकरण र लोड ब्रेक स्विचको सम्पर्क कटौती गर्न र लोड वर्तमान जडान गर्न डिजाइन गरिएको हो, र पछिल्लो सर्किट गल्ती प्रवाहको लागि प्रयोग गर्नुपर्दछ।
उद्घाटन र बन्द हुने आवृत्ति र लोड लोड बिच्छेदन स्विच सर्किट गर्दै सर्किट ब्रेकटरहरू भन्दा उच्च हुन्छ।
HGL लोड ब्रेक ब्रेक ब्रेक अप विद्युतीय वर्तमान को उच्च स्तर ह्यान्डल गर्न डिजाइन गरीएको छ, भारी लोड सर्तहरूमा पनि सुरक्षित बिच्छी गिरावट सुनिश्चित गर्न।
टिकाऊ सामग्रीको साथ निर्माण, यी स्विचहरू लामो-चिरस्थायी प्रदर्शन प्रस्ताव गर्दछ र कठोर वातावरणीय अवस्थाको सामना गर्न सक्दछ।
एचजीएल लोड ब्रेक ब्रेक ब्रेकिक्टको कम्प्याक्ट गरिएको कम्प्याक्ट गरिएको स्विच अप डिस्ट्याक्ट स्विचहरू तिनीहरूलाई स्थापना गर्न र मर्मत गर्न सजिलो बनाउँदछ, अन्तरिक्ष-सीमित वातावरणमा पनि।
उन्नत सुरक्षा सुविधाहरूले सुसज्जित, एआरसी बुझ्ने कोठा र देखिने ब्रेक सूचकहरू सहित, यी स्विचहरू संचालन संचालन सुरक्षा बढाउँछन्।
विद्युती चालहरू विद्यमान सर्किटहरूको एक विश्वबल साधन प्रदान गरेर, एचजीएल लोड ब्रेक ब्रेकिंग स्विचले लीट्रिक दुर्घटनाहरू र उपकरण क्षतिलाई रोक्दछ।
यी स्विचहरूले विद्युतीय उपकरणहरूको द्रुत र सुरक्षित एक्लोपनाको लागि अनुमति दिन्छ, रखरखाव र डाउनटाइम कम गर्ने।
सत्ता वितरण, औद्योगिक मेसिनरी, र व्यावसायिक इलेक्टिनिकल स्थापना सहित अनुप्रयोगहरूको एक विस्तृत श्रृंखला को लागी उपयुक्त।
एचजीएल लोड ब्रेक ब्रेक अप बिच्छेदन स्विचले अन्तर्राष्ट्रिय सुरक्षा र प्रदर्शन मापदण्डहरू प्रदान गर्दछ, नियामक आवश्यकताहरूको पालना गर्दै।
A. ~ 63 ~ 33 33 ~ 3310 को मेकानिकल गुणहरू
| परम्परागत तताउने हाँसोको lth | 66a | कडीय | 1600 | 250 क) | 400a | 630a | 1000a | 1250 वर्ष | 1600 के | 2000a | 2500 को | 3150 को | ||
| मूल्या rated ्कन भौचित भोल्टेज UI (v) | 750 | 800 | 1000 | |||||||||||
| डाइटेट्रिक बल (v) | 3000 | 3500 | ||||||||||||
| मतभेदको रूपमा मतदान मतदान | 6 | 8 | 12 | |||||||||||
| रेटेड गरिएको भोल्टेज UE (v) | AC400,600 | |||||||||||||
| रेटेड फ्रिक्वेन्सी | Abs | |||||||||||||
| Utlization कोटी | AC-21,222,23 | |||||||||||||
| दण्डा गरियो काम गर्नु हालको (A) |
AC440v | एसी-21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| AC-22 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| AC-23 | 50 | 80 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1250 | 2000 | 2500 | ||
| AC660v | एसी-21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| AC-22 | 63 | 80 | 100 | 200 | 315 | 400 | 630 | 630 | 800 | 1000 | 1000 | 1250 | ||
| AC-23 | 40 | 63 | 63 | 125 | 200 | 250 | 250 | 400 | 500 | / | / | / | ||
| रेटेड बनाउने क्षमता (A) | एक बर्ष | |||||||||||||
| रेफनिन क्षमता (a) रेटेड | 85 | |||||||||||||
| रेटेड छोटो-सर्कल डिपक्की KCM (KA) | 1.7 | 1.7 | 12 | 17 | 30 | 40 | 70 | 70 | ||||||
| 1s छोटो समय हालको LCW (KA) को सामना गर्नुहोस् | 3 | 3 | 10 | 12 | 20 | 25 | 50 | 50 | ||||||
| मेकानिकल जीवन (समय) | 5000 | 5000 | 5000 | 3000 | 2000 | 1000 | ||||||||
| विद्युतीय जीवन (समय) | 1000 | 1000 | 1000 | 600 | 300 | / | ||||||||
| अपरेटिंग टोक़ (एनएमएम) | 3.5 | 3.5 | 6.5 | 10 | 15 | 27 | 60 | |||||||
| वजन (किलोग्राम) (ह्यान्डल बिना) |
्य उप | 0.32 | 0.39 | 0.88 | 1.6 | 3.8 | 4.2 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | |
| 4 | 0.34 | 0.41 | 1.1 | 2 | 4.6 | 5 | 13 | 13 | 20 | 40 | 40 | 49 | ||
| अक्सर | तल बोर्डको आयाम | ||||
| 12 ~ 330a | 1 | M | Z | W | Q |
| 12 1 A | 55 | 5.5 | 85 | 190 | 218 |
| 1600 | 55 | 5.5 | 85 | 190 | 218 |
| 200 | 55 | 5.5 | 85 | 190 | 218 |
| 250 क) | 55 | 5.5 | 85 | 190 | 218 |
| 315a | 60 | 6.5 | 130 | 240 | 270 |
| 400a | 60 | 6.5 | 130 | 240 | 270 |
| 500 के | 60 | 6.5 | 130 | 240 | 270 |
| 630a | 60 | 6.5 | 130 | 240 | 270 |

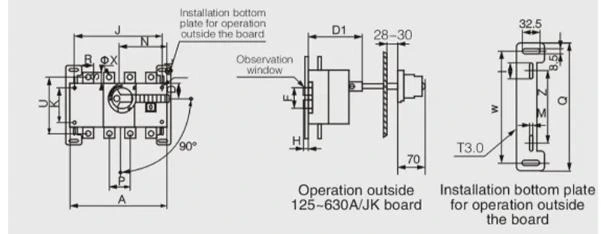

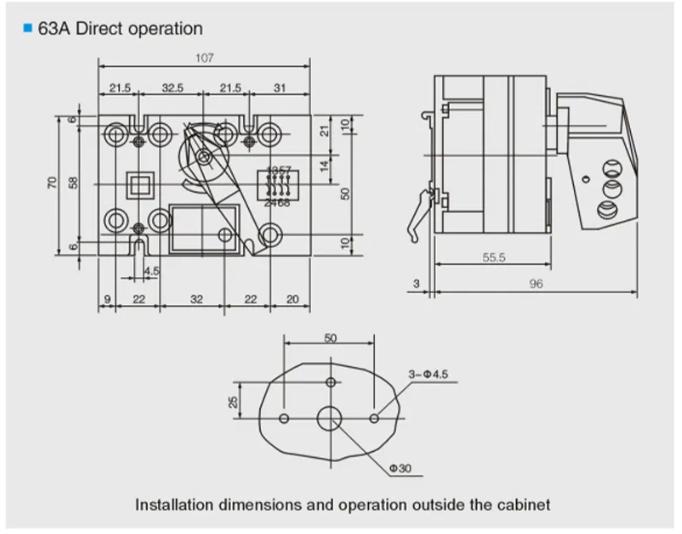

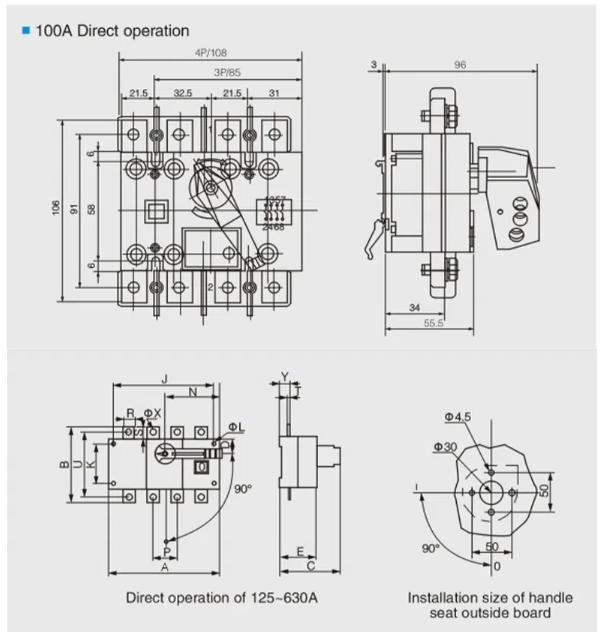

| अक्सर | समग्र र स्थापना आयाम | |||||||||||||||||||||
| भित्र | A | A1 | B | C | D | D1 | E | Φ | J | 1 | K | N | P | R | S | T | U | Φx | Y | F | H | |
| 12 1 AA / 3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 12 1 AA / 4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160a / 3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160a / 4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 200/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 200/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250a / 3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250a / 4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 305a / 3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 305a / 4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400a / 3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400a / 4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 500a / 3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 500a / 4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630a / 3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630a / 4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
